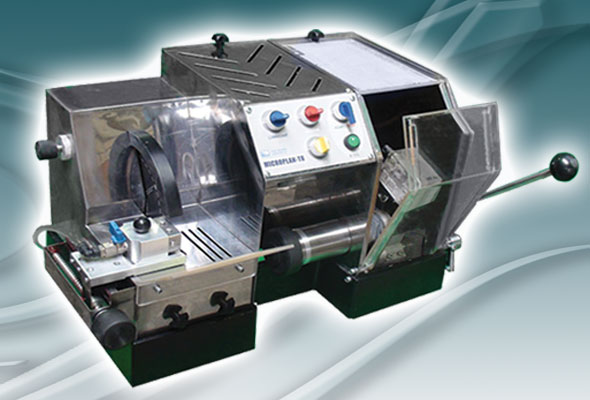

دستگاه تهيه مقاطع نازک ميکروسکپی

دستگاه تهيه مقاطع نازک ميکروسکپی

Semi Automatic thin section preparation system

Model: MICROPLAN - TR

دستگاه تهيه مقاطع نازک ميکروسکپی
Semi automatic thin section preparation system
Model: MICROPLAN - TR

وضعیت: موجود








درباره دستگاه



دستگاه تهيه مقاطع نازک ميکروسکپی,  Semi automatic thin section preparation system   Model: MICROPLAN - TR

دستگاه تهيه مقاطع نازک ميکروسکپی
Semi automatic thin section preparation system

Model: MICROPLAN - TR





           Automatic Vacuum Sample Holder for cutting



           Automatic Vacuum Sample Holder for cutting

  Thin section preparation sample























مقطع نازک میکروسکپی

  Thin section preparation sample





جهت شناسايی ، مشاهده و تشخيص کانيهای تشکيل دهنده سنگ ، کانی ، سراميک و انواع کامپوزيت در زير ميکروسکپ ، از اين نمونه ها مقاطع نازک تهيه ميشود . اين لايه های نازک مواد ميتواند  50 – 25 ميکرون ضخامت داشته باشد. بنابر اين برای برش و تهيه  اين نمونه ها نياز به روش ها ،مواد و دستگاههای دقيق داريم. دستگاههای سری MICROPLAN امکان تهيه مقاطع نازک ميکروسکپی را به صورت اتوماتيک و نيمه اتوماتيک درآزمايشگاههای مينرالوگرافی، پتروگرافی و سراميک فراهم مي کند. در دستگاههای سری MICROPLAN مدلهای TX کاملا اتوماتيک و مجهز به ميکروپروسسور و نمايشگر ديجيتال ميباشد و کليه مراحل برش و گريندينگ را به صورت خودکار انجام ميدهد.



Vacuum Sample Holder for grinding



Vacuum Sample Holder for grinding

تفاوت اساسی دستگاههای سری  MICROPLAN  از نظر قدرت الکتروموتور ، قدرت پمپ خلاء ، نوع سيستم تنظيم فشار خلاء ، جنس بدنه و بردهای الکترونيکی ، کنترل کننده و ميکروپروسسور می باشد

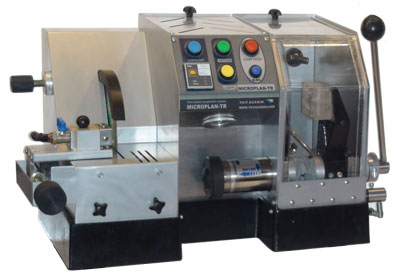

دستگاه تهيه مقاطع نازک ميکروسکپی,  Semi automatic thin section preparation system   Model: MICROPLAN - TR

دستگاه تهيه مقاطع نازک ميکروسکپی
Semi automatic thin section preparation system
Model: MICROPLAN - TR

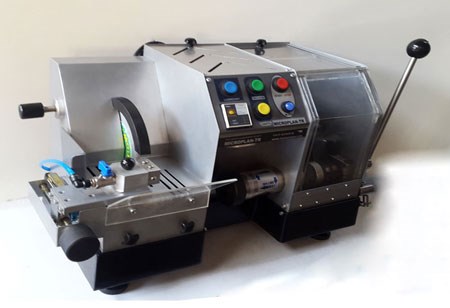

دستگاه تهيه مقاطع نازک ميکروسکپی,  Semi automatic thin section preparation system   Model: MICROPLAN - TR



دستگاه تهيه مقاطع نازک ميکروسکپی
Semi automatic thin section preparation system
Model: MICROPLAN - TR






 مقطع نازک میکروسکپی                   ,        Thin section preparation sample

مقطع نازک میکروسکپی

  Thin section preparation sample









 مقطع نازک میکروسکپی                   ,        Thin section preparation sample



               مقطع نازک میکروسکپی

               Thin section preparation sample

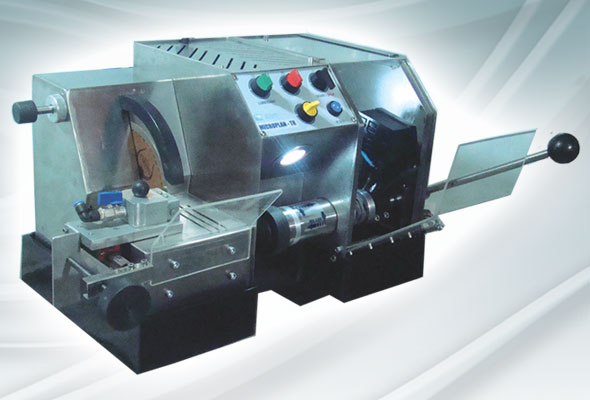

دستگاه تهيه مقاطع نازک ميکروسکپی,  Semi automatic thin section preparation system   Model: MICROPLAN - TR



دستگاه تهيه مقاطع نازک ميکروسکوپی
Semi automatic thin section preparation system
Model: MICROPLAN - TR






 Dewatering and Vacuum pressure regulator Box  Model: "Univac- 4"



Dewatering and Vacuum pressure regulator Box
Model: Univac- 4


Thin section preparation sample

Thin section preparation sample

مقایسه مشخصات فنی
Electric Motor
380v, 2phase, 1500w
Cutting blade
8 inches ( 200 mm ) continuous rim diamond blade
Diamond grinding cup
150 mm
Micrometer
Stainless Steel sensitive micrometer, 5 micron accuracy
Cutting unit accuracy
Automatic Vacuum Sample Holder
Vacuum pump
Vacuum unit for automatic Holders, Vacumet 850
Vacuum pressure regulator/ filter
Dewatering and Vacuum pressure regulator Box , Univac- 4
Main base
Heavy -duty cast antioxidant alloy base / Stainless steel frame
Cooling unit cap
30 litr
Other Options
Electronic Controller Board - Halogen grinding unit light - Electronic brake
مشخصات فنی













TECHNICAL DATA

MICROPLAN – TA

MICROPLAN – TM

MICROPLAN – TR

MICROPLAN – TX

Electric motor

750 W / 220 V / 50 , 60 Hz

1100 W / 220 V / 50 , 60 Hz

1100 W / 220 V / 50 , 60 Hz

1500 W / 220 V / 50 , 60 Hz

Cutting Blade

8” (200 mm) Diamond Blade.

8” (200 mm) Diamond Blade.

8” (200 mm) Diamond Blade.

8” (200 mm) Diamond Blade.

Grinding Cup

150 mm Diamond Cup

150 mm Diamond Cup

150 mm Diamond Cup

150 / 200 mm Diamond Cup

Micrometer accuracy

7 Micron Stainless Steel / Brass

5 Micron Stainless Steel

5 Micron Stainless Steel

5 Micron Stainless Steel with stepmotor

Cutting unit accuracy

0.4 mm

0.2 mm

0.1 mm

0.1 mm

Cutting unit system

mechanical

Mechanical Rail / Liner Base

Mechanical Rail / Liner Base

Automatic

Thinning / Grinding system

manual

manual

Manual with stopper

Automatic / Digital Stepmotor controller

Control system

manual

manual

Manual / adjustable

Microprocessor control

Thin Section Holder

Auto holder with Vacuum pressure 1 + 1 Sample

Auto holder with Vacuum pressure 1 + 1 Sample

Auto holder with Vacuum pressure 1 + 3 Sample

Auto holder with Vacuum pressure 1 + 3 Sample

Vacuum Regulator Box/ Filter

Univac 2

Univac 2S

Univac 4

Autovac 4

Vacuum Pressure Pump

½ Hp , 750 mbar Vacuum Pump

¾ Hp , 800 mbar Vacuum Pump

¾ Hp , 850 mbar , 2 Stage Vacuum pump

1 Hp , Vacumet 900 , 2 Stage Vacuum pump

Circulator Cooling unit

30 Liters , Polymer tank , 60 W Circulating Pump

40 Liters , Polymer tank , 60 W Circulating Pump

40 Liters Stainless Steel Tank , 90 W Circulating Pump

40 Liters Stainless Steel Tank , 90 W Circulating Pump

Base / Frame

Cast Iron / Steel

Cast Iron / Stainless Steel

Cast Iron Oxidant Alloy / Stainless Steel

Cast Anti Oxidant Alloy / Stainless Steel

Approx. weight

50 Kg

60 Kg

70 Kg

95 Kg

Approx. dimensions ( Cm )

30 W × 60 L × 28 H

35 W × 70 L × 32 H

35 W × 75 L × 35 H

40 W × 95 L × 35 H
