 سیستم مطالعه فلوئید اینکلوژن  ساخت شرکت Linkam

سیستم مطالعه فلوئید اینکلوژن ساخت شرکت Linkam

MDSG-600

Model: MDSG-600

سیستم فلوئید اینکلوژن با

 سیستم کنترل موتوریزه

مدل MDSG-600  مجهز به استپر موتور

وضعیت: موجود








درباره دستگاه













 معرفی سیستم مطالعه فلوئید اینکلوژن

ساخت شرکت  Linkmam



سیستم فلوئید اینکلوژن برای بررسی و تحقیق بر روی ادخالهای سیال ( فلوئید اینکلوژن) موجود در سنگها کانیها و مواد معدنی کاربرد دارد. ادخالهای سیال  شامل انواع گویچه ها و قطرات هیدروکربنی نفتی و سایر مایعات حفظ شده  و درگیر در یک کانسار کانی و سنگ است که در زمان تشکیل توده جامد بصورت اولیه در آن محصور شده است.

سیستم فلوئید اینکلوژن با قابلیت ایجاد دمای +600°c تا -196°c  این امکان را فراهم میکند که پس از تهیه مقاطع میکروسکوپی و تمرکز آن بر روی نقطه مورد بررسی سیالات درگیر در یک فاز جامد را در زیر میکروسکوپ در درجه حرارتهای مختلف از انجماد تا تبخیر مورد مطالعه قرار دهیم.

این سیستم شامل یک یونیت Heating –Freezing  است که  بر روی  Stageانواع متداول میکروسکوپ قرار می گیرد. درجه حرارت و منحنی حرارتی توسط یک پرگرامر دیجیتالی با دقت   °c 0.1  و حداکثر 130 °c /min کنترل میشود. با توجه به کوچک بودن ذرات ادخالهای سیال یک سیستم کنترل حرکت و جابجایی مقطع میکروسکوپی با دقت میکرومتر روی این یونیت نصب شده است که بدلخواه در جهت X,Y,Z  به صورت دستی یا موتوریزه جابجا میشود.  یک مخزن نیتروژن مایع جهت  Freezing  و المنتهای حرارتی جهت Heating  به سیستم متصل می شود و یک سیستم تصویری و تطبیق دهنده دیجیتال  تصویر حاصله را به کامپیوتر و مونیتور منتقل می کند

نرم افزار مخصوص Linksys ، جهت هرگونه پردازش ، تصاویر و اطلاعات حاصله را پوشش می دهد. بعلاوه این سیستم قابلیت کار با  X-RAY    و  IR  جهت آنالیز ادخالها را دارا می باشد.

شرکت طیف آذرین نمایندگی رسمی فروش و خدمات پس از فروش این سیستم در ایران بوده و آماده ارائه اطلاعات بیشتر و تخصصی در این زمینه میباشد.

فلوئید اینکلوژن

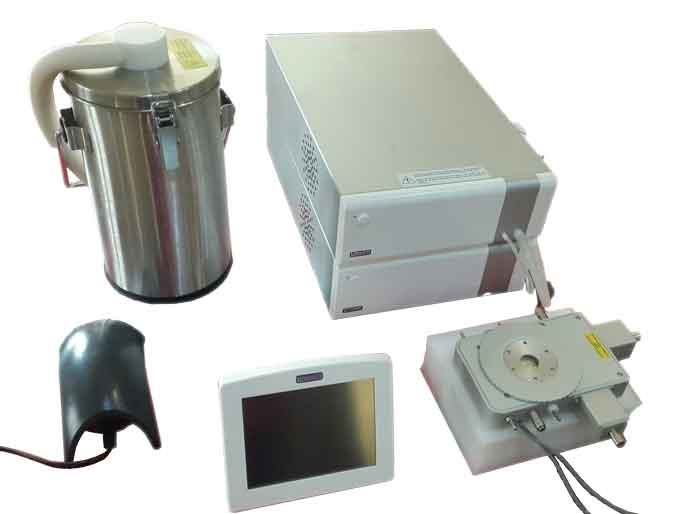

سیستم فلوئید اینکلوژن با STAGE موتوریزه◄◄

شاملMDSG 600     و پروگرامر حرارتی TMS94/2

،سیستم خنک کننده اتوماتیک LNP94/2  با فلاسک نیتروژن 2 لیتری

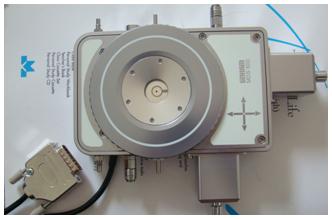

سیستم فلوئید اینکلوژن با

 سیستم کنترل موتوریزه  ◄◄

مدل  MDSG-600  مجهز به استپر موتور

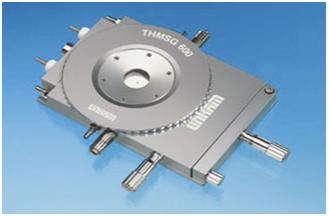

سیستم فلوئید اینکلوژن با سیستم کنترل دستی◄◄



 مدل  600 -  THMSG

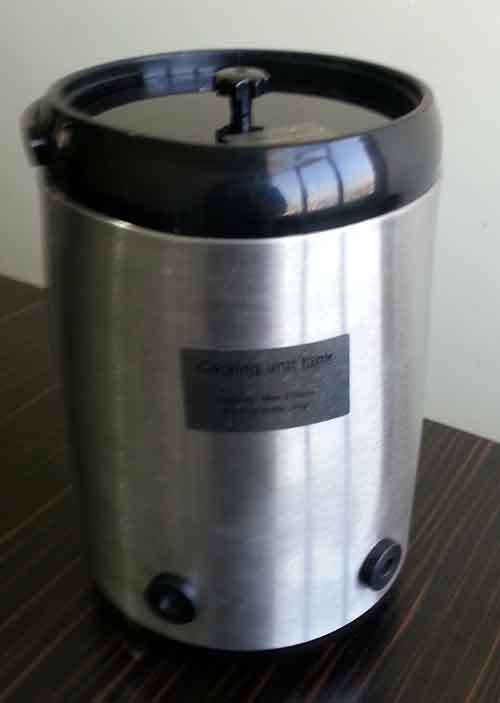

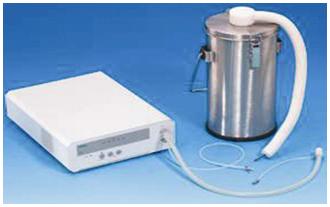

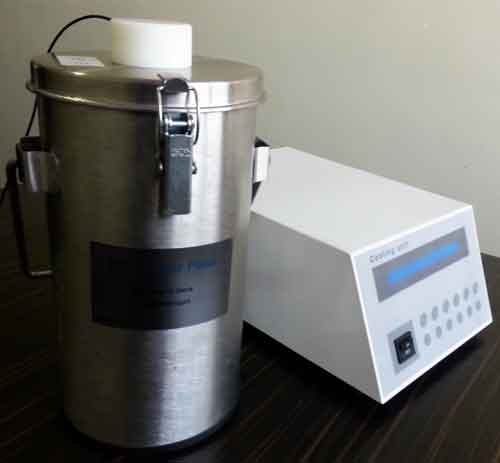

فلاسک نیتروژن مایع 2 لیتری

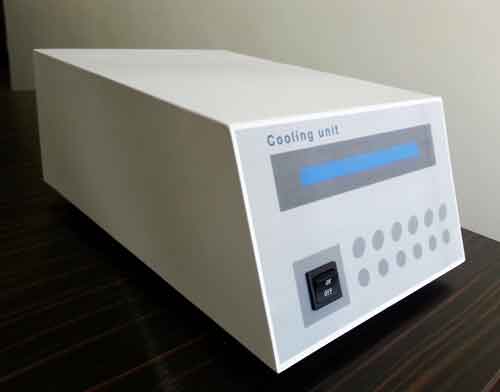

 مخصوصFREEZING    با  سیستم  کنترولر  اتوماتیک  مدل    NP94/2  این سیستم به دو پمپ اتوماتیک نیتروژن مایع مجهزاست که می تواند بطور خودکار حرارت استیج  اصلی را متعادل نموده و یا در زمان  Freezing نمونه را منجمد نماید.

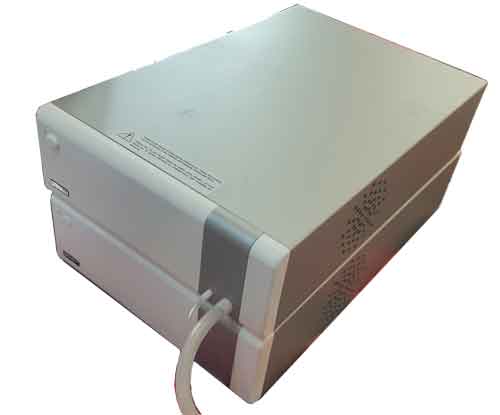

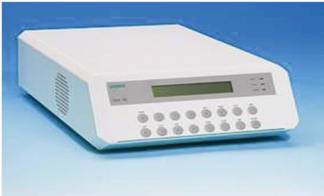

  یونیت کنترل و پروگرام کردن حرارت

 مدل  TMS94-همراه با ریموت کنترل ◄◄

 این یونیت بصورت  خودکار  فرایند  HEATING COOLING    را به کمک نرم افزاری که در آن نصب شده است  انجام میدهد. ماکسیمم دقت  عملکرد این پروگرامر حرارتی  0.01°c/min و حداکثر سرعت  آن °c/min  130می باشد .







نرم افزار   LINKSYS ◄◄



پروگرام کردن و مونیتورینگ دیتا  مخصوص











نرم افزار مخصوص شبیه سازی محیط های زمین شناسی تشکیل  ادخال  RTVMS◄◄



این نرم افزار محیط های مشابه و قابل قبولی را برای محیط های زمین شناسی از نظر درجه شوری و غلظت و حرارت در ارتباط با نمونه مورد نظر ارزیابی و ارائه میکند.

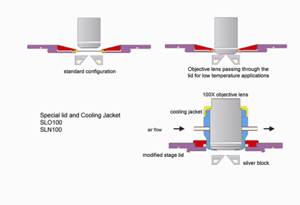

ژاکت خنک کنندهء ابژ کتیف  SLN-100

 این ژاکت ابژکتیف با بزرگنمایی 100  را با توجه به تماس و نزدیک بودن این ابژکتیف  با حرارت بالای استیج حرارتی محافظت می کند.

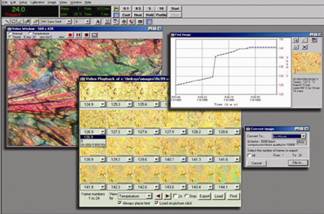

Δ   تصویر های مربوط به مونیتورینگ

         ادخالهای فلوئید در کانی



Δ   تصویر های مربوط به مونیتورینگ

         ادخالهای فلوئید در کانی

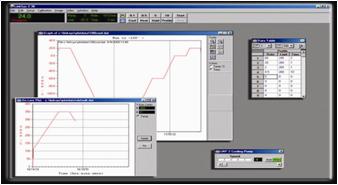

  رسم دیاگرام حرارتی همزمان با افزایش

    حرارتی STAGE    و کاهش حرارت












مقایسه مشخصات فنی
تصاویر بیشتر



 معرفی سیستم مطالعه فلوئید اینکلوژن

ساخت شرکت  Linkmam



سیستم فلوئید اینکلوژن برای بررسی و تحقیق بر روی ادخالهای سیال ( فلوئید اینکلوژن) موجود در سنگها کانیها و مواد معدنی کاربرد دارد. ادخالهای سیال شامل انواع گویچه ها و قطرات هیدروکربنی نفتی و سایر مایعات حفظ شده  و درگیر در یک کانسار کانی و سنگ است که در زمان تشکیل توده جامد بصورت اولیه در آن محصور شده است.

سیستم فلوئید اینکلوژن با قابلیت ایجاد دمای +600°c تا -196°c  این امکان را فراهم میکند که پس از تهیه مقاطع میکروسکوپی و تمرکز آن بر روی نقطه مورد بررسی سیالات درگیر در یک فاز جامد را در زیر میکروسکوپ در درجه حرارتهای مختلف از انجماد تا تبخیر مورد مطالعه قرار دهیم.

این سیستم شامل یک یونیت Heating –Freezing  است که  بر روی  Stageانواع متداول میکروسکوپ قرار می گیرد. درجه حرارت و منحنی حرارتی توسط یک پرگرامر دیجیتالی با دقت   °c 0.1  و حداکثر 130 °c /min کنترل میشود. با توجه به کوچک بودن ذرات ادخالهای سیال یک سیستم کنترل حرکت و جابجایی مقطع میکروسکوپی با دقت میکرومتر روی این یونیت نصب شده است که بدلخواه در جهت X,Y,Z  به صورت دستی یا موتوریزه جابجا میشود.  یک مخزن نیتروژن مایع جهت  Freezing  و المنتهای حرارتی جهت Heating  به سیستم متصل می شود و یک سیستم تصویری و تطبیق دهنده دیجیتال تصویر حاصله را به کامپیوتر و مونیتور منتقل می کند

نرم افزار مخصوص Linksys ، جهت هرگونه پردازش ، تصاویر و اطلاعات حاصله را پوشش می دهد. بعلاوه این سیستم قابلیت کار با  X-RAY    و  IR  جهت آنالیز ادخالها را دارا می باشد.

شرکت طیف آذرین نمایندگی رسمی فروش و خدمات پس از فروش این سیستم در ایران بوده و آماده ارائه اطلاعات بیشتر و تخصصی در این زمینه میباشد.









سیستم فلوئید اینکلوژن با STAGE موتوریزه◄◄

شاملMDSG 600     و پروگرامر حرارتی TMS94/2

، سیستم  خنک کننده  اتوماتیک LNP94/2  با  فلاسک

نیتروژن 2 لیتری








سیستم فلوئید اینکلوژن با

 سیستم کنترل موتوریزه  ◄◄

مدل  MDSG-600  مجهز به استپر موتور











سیستم فلوئید اینکلوژن با سیستم کنترل دستی◄◄



 مدل  600 -  THMSG











فلاسک نیتروژن مایع 2 لیتری

 مخصوصFREEZING    با  سیستم  کنترولر  اتوماتیک  مدل    NP94/2  این سیستم به دو پمپ اتوماتیک نیتروژن مایع مجهزاست که می تواند بطور خودکار حرارت استیج  اصلی را متعادل نموده و یا در زمان  Freezing نمونه را منجمد نماید.









نرم افزار   LINKSYS ◄◄



پروگرام کردن و مونیتورینگ دیتا  مخصوص




  یونیت کنترل و پروگرام کردن حرارت

 مدل  TMS94-همراه با ریموت کنترل ◄◄

 این یونیت بصورت  خودکار  فرایند  HEATING COOLING    را به کمک نرم افزاری که در آن نصب شده است  انجام میدهد. ماکسیمم دقت  عملکرد این پروگرامر حرارتی  0.01°c/min و حداکثر سرعت  آن °c/min  130می باشد .





نرم افزار مخصوص شبیه سازی محیط های زمین شناسی تشکیل  ادخال  RTVMS◄◄



این نرم افزار محیط های مشابه و قابل قبولی را برای محیط های زمین شناسی از نظر درجه شوری و غلظت و حرارت در ارتباط با نمونه مورد نظر ارزیابی و ارائه میکند.







ژاکت خنک کنندهء ابژ کتیف  SLN-100

 این ژاکت ابژکتیف با بزرگنمایی 100  را با توجه به تماس و نزدیک بودن این ابژکتیف  با حرارت بالای استیج حرارتی محافظت می کند.






  تصویر های مربوط به مونیتورینگ

         ادخالهای فلوئید در کانی    ▼









 ▲▲ رسم دیاگرام حرارتی همزمان با افزایش

    حرارتی STAGE    و کاهش حرارت
