گونیومتر دیجیتال

گونیومتر دیجیتال

Digital Goniometer

Digital Goniometer

دستگاه گونیومتر زمین شناسی دیجیتال

Geology digital Goniometer

وضعیت: موجود








درباره دستگاه





دستگاه گونیومتر زمین شناسی دیجیتال

Geology digital Goniometer

مخصوص آنالیز ساختاری مغزه های حفاری و بررسی درز و شکافها و شکستگی سازندهای زمین شناسی

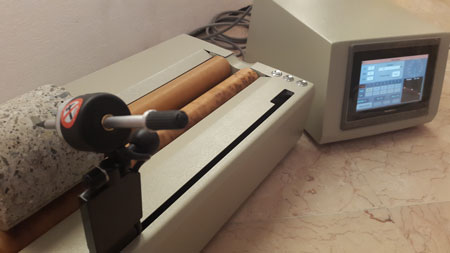

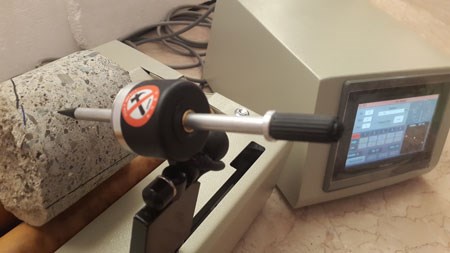

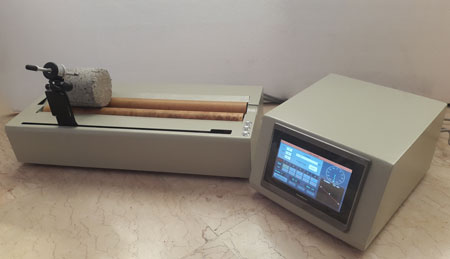

گونیومتر دیجیتال برای برداشت مکانیزه ویژگی های ساختاری مغزه های حفاری طراحی شده است. این دستگاه از یک یونیت اندازه گیری جهت یابی و شیب درز شکافها و شکستگی های مغزه مجهز به رولینگ اتوماتیک مغزه حفاری و incoder متصل به لیزر پوینتر و لاینر دقیق می باشد .



 دستگاه گونیومتر زمین شناسی دیجیتال , Geology digital Goniometer

دستگاه گونیومتر زمین شناسی دیجیتال

Geology digital Goniometer



 دستگاه گونیومتر زمین شناسی دیجیتال , Geology digital Goniometer

دستگاه گونیومتر زمین شناسی دیجیتال

Geology digital Goniometer

پارامتر های اندازه گیری شده توسط این یونیت  با کابل و Data به یک یونیت مجهز به PLC  و مینی کامپیوتر و مجهز به نمایشگر هوشمند screen touch منتقل میگردد . داده ها پس از پردازش بصورت دسته بندی شده بر اساس پارامترهای عمق ، جهت شیب ، زاویه شیب و نوع شکستگی و قطر مخزن و . . .  در دستگاه یا USB ثبت شده و می تواند مستقیما به یک PC منتقل گردد . نرم افزار های قابل نصب در دستگاه و یاPC      می تواند بصورت رزدیاگرام  و یا بر اساس شبکه استرویونیت و به کمک نرم افزار های تحلیل ساختاری ویژگی های تکتونیکی  منطقه مورد بررسی را بدست دهد .




طول مغزه قابل استفاده در یونیت برداشت داده ها ۶۰ سانتی متر بوده و می تواند با نصب یک یونیت کمکی به 100 Cm   برسد .  ثبت مشخصات پیش ۲۰۰۰ متر  مغزه در هر سری برداشت در دستگاه گونیومتر دیجیتال امکان پذیر است .

منحنی رگرسیون هر سری برداشت ها روی نمایشگر دیجیتال نشان داده می‌شود که بدین ترتيب دقت برداشت ها در معرض دید اپراتور قرار میگیرد.
